T系列
T-13
高速钻铣加工中心
适用于新能源、通讯等行业高速高精加工
技术参数
| 名称 | 项目 | 单位 | 规格 |
|---|---|---|---|
| 行程 | X轴行程 | mm | 1300 |
| Y轴行程 | mm | 500 | |
| Z轴行程 | mm | 300 | |
| 主轴鼻端到工作台的距离 | mm | 150 - 450 | |
| 主轴中心至Z轴护罩距离 | mm | 540 | |
| 工作台 | 工作台的尺寸 | mm | 1400 x500 |
| T形槽(尺寸×槽数×间距) | mm | 14 x5 x80 | |
| 工作台最大载重 | kg | 450 | |
| 主轴 | 转速 | rpm | 20000 |
| 主轴锥度 | # | BT30 | |
| 传动方式 | # | 直结式 | |
| 进给 | 三轴切削进给 | mm/min | 1 - 10000 |
| 三轴快速进给 | m/min | 48/48/48 | |
| 换刀系统 | 刀具数 | pcs | 21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大长度 | mm | 250 | |
| 刀具直径（满刀/邻空刀） | mm | 100/140 | |
| 刀库形式 | # | 夹臂式（伺服） | |
| 数控系统 | 控制系统 | # | FANUC 0I-MF |
| 主轴电机功率 | kw | 3.7/13 | |
| 三轴电机功率 | kw | 3.0/3.0/3.0 | |
| 其他 | 所需空气压力 | kgf/cm3 | ≥6 |
| 电力需求 | KVA | 20 | |
| 外形尺寸（长x宽x高） | mm | 3120x2860x2670 |

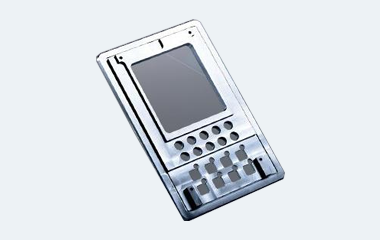

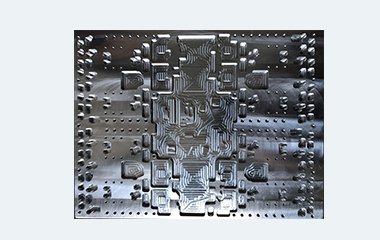

加工应用
应对每一个高科技行业的挑战，X轴加大行程，满足客户大工件的高速高精加工，游刃有余
-
01新能源汽车行业
-

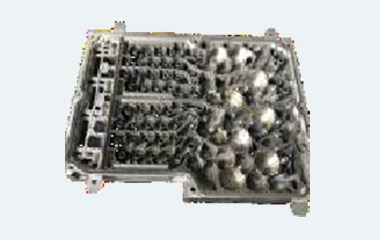

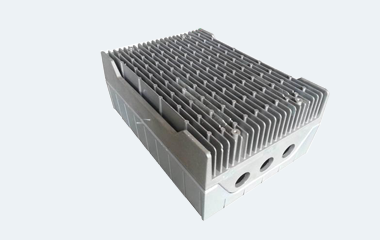

02通讯行业
