V系列
V-13
立式加工中心
适用于精密零件、五金、汽配等行业多品种中小批量加工
技术参数
名称
项目
单位
规格
行程
X 轴行程
mm
1300
Y 轴行程
mm
700
Z 轴行程
mm
700
主轴鼻端到工作台的距离
mm
130-830
主轴中心至Z轴护罩距离
mm
750
工作台
工作台的尺寸
mm
1400x700
T形槽(尺寸×槽数×间距)
mm
18x5x125
工作台最大载重
kg
850
主轴
转速
rpm
8000/12000
主轴锥度
#
BT40/BBT40
传动方式
#
皮带式/直结式
进给
三轴切削进给
mm/min
1-10000
三轴快速进给
m/min
24/24/24
换刀系统
刀具数
pcs
24
刀具最大重量
kg
8
刀具最大长度
mm
300
刀具直径（满刀/邻空刀）
mm
80/150
刀库形式
#
圆盘式
数控系统
控制系统
#
FANUC 0I-MF
主轴电机功率
kw
11/18.5
三轴电机功率
kw
3.0/3.0/3.0
其他
所需气压
kgf/cm3
≥6
电力需求
KVA
25
外形尺寸（长x宽x高）
mm
3290×2920×3170

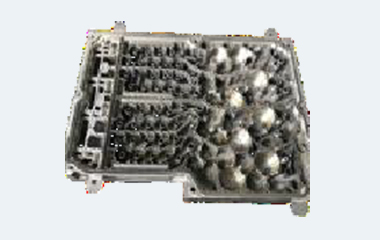

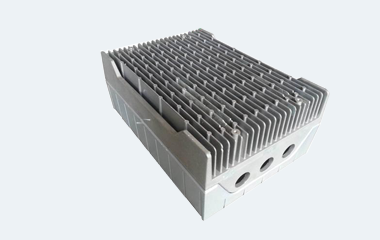

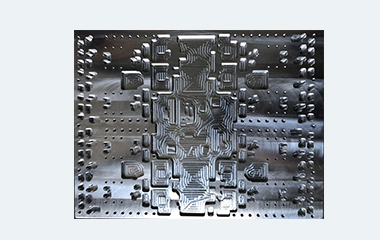

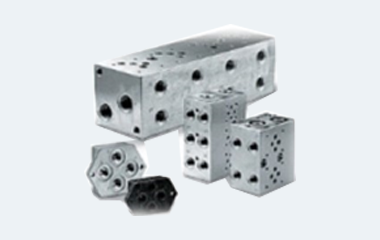

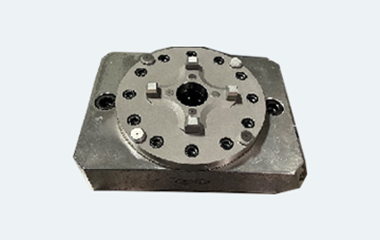

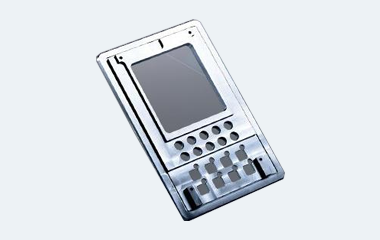

加工应用
在精密零件、通讯、模具、五金、汽配、医疗器械行业得到广泛应用
-

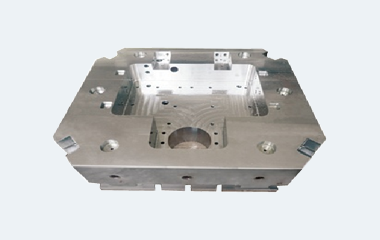

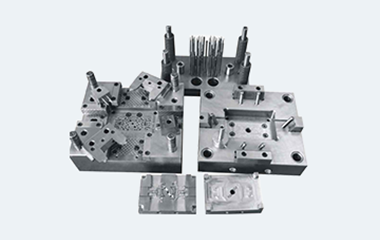

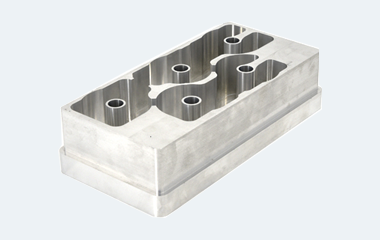

01模具行业
-

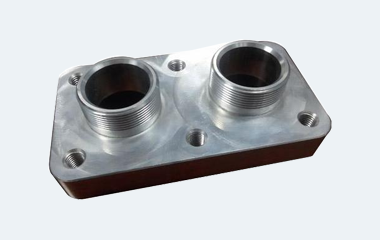

02机械加工行业
-
03通讯行业
