VH系列
VH-11
立式高速加工中心
适用于汽车、模具等行业高速、高精加工
技术参数
名称
项目
单位
规格
行程
X 轴行程
mm
1100
Y 轴行程
mm
600
Z 轴行程
mm
600
主轴鼻端到工作台的距离
mm
130-730
主轴中心至Z轴护罩距离
mm
625
工作台
工作台的尺寸
mm
1200x600
T形槽(尺寸×槽数×间距)
mm
18x5x100
工作台最大载重
kg
800
主轴
转速
rpm
6000
主轴锥度
#
BT50
传动方式
#
皮带式
进给
三轴切削进给
mm/min
1-10000
三轴快速进给
m/min
36/36/36
换刀系统
刀具数
pcs
24
刀具最大重量
kg
18
刀具最大长度
mm
300
刀具直径（满刀/邻空刀）
mm
110/200
刀库形式
#
圆盘式
数控系统
控制系统
#
FANUC 0I-MF
主轴电机功率
kw
11/15
三轴电机功率
kw
3.0/3.0/3.0
其他
所需气压
kgf/cm3
≥6
电力需求
KVA
30
外形尺寸（长x宽x高）
mm
2900×2680×3100
加工应用
在模具、汽配、机械加工、航空航天、交通运输、自动化等行业得到广泛应用
-

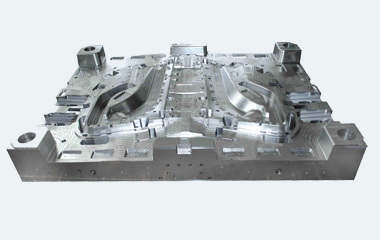

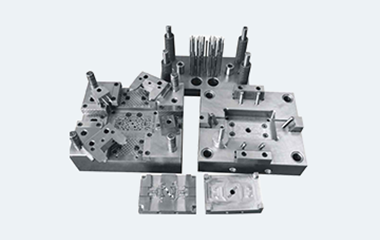

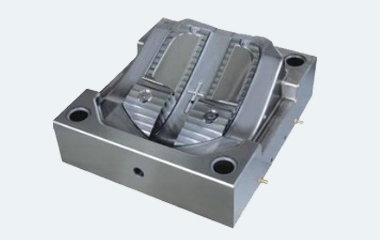

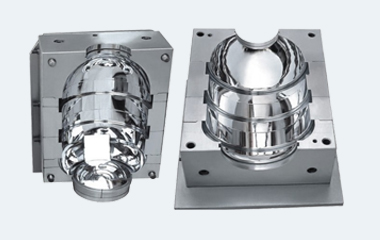

01模具行业
-

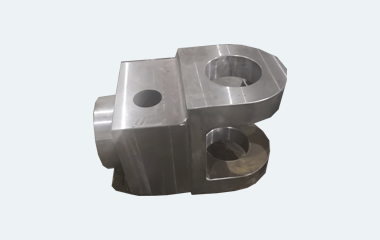

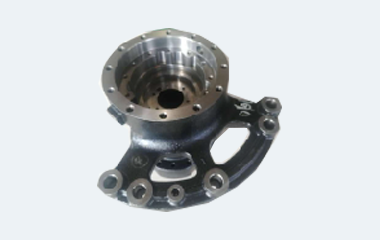

02机械加工行业
