VH系列
VH-1380
立式高速加工中心
适用于模具、汽配、航空、医疗器械等行业多品种批量加工
技术参数
名称
项目
单位
规格
行程
X 轴行程
mm
1300
Y 轴行程
mm
800
Z 轴行程
mm
800
主轴鼻端到工作台的距离
mm
200-1000
主轴中心至Z轴护罩距离
mm
910
工作台
工作台的尺寸
mm
1500x800
T形槽(尺寸×槽数×间距)
mm
22x5x125
工作台最大载重
kg
1300
主轴
转速
rpm
6000
主轴锥度
#
BT50
传动方式
#
皮带式
进给
三轴切削进给
mm/min
1-10000
三轴快速进给
m/min
20/20/20
换刀系统
刀具数
pcs
24
刀具最大重量
kg
15
刀具最大长度
mm
350
刀具直径（满刀/邻空刀）
mm
105/200
刀库形式
#
圆盘式
数控系统
控制系统
#
FANUC 0I-MF
主轴电机功率
kw
11/15
三轴电机功率
kw
3.0/3.0/3.0
其他
所需气压
kgf/cm3
≥6
电力需求
KVA
35
外形尺寸（长x宽x高）
mm
4980×3355×3545
加工应用

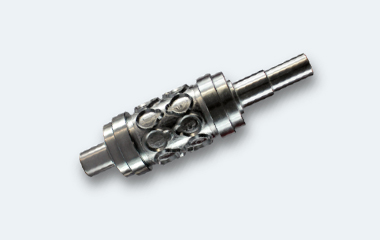

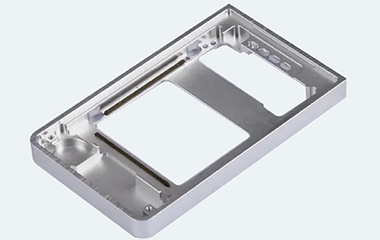

在精密零件、汽车、五金、汽配、医疗器械行业得到广泛应用
-

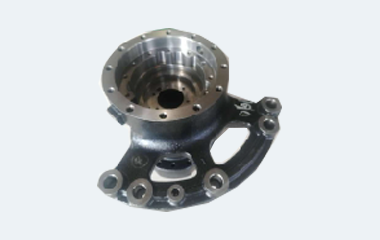

01新能源汽车行业
-

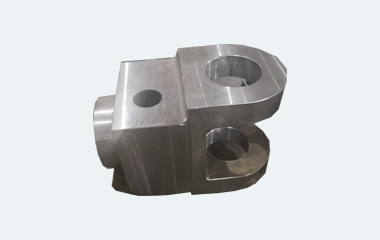

02工程机械行业
-

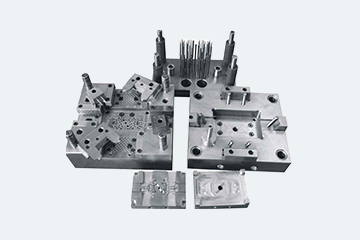

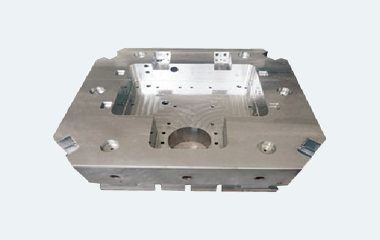

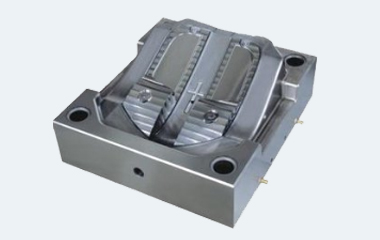

03模具行业
-
04医疗行业
