定柱式龙门
LM-23系列
龙门加工中心
适用于航空航天、电力、机车等行业各种大中型铸件及结构件切削
技术参数
名称
项目
单位
LM-3223
LM-4223
LM-6223
加工范围
X轴行程
mm
3200
4200
6200
Y轴行程
mm
2770
2770
2770
Z轴行程
mm
1000（选配1200）
1000（选配1200）
1000（选配1200）
双立柱间距（门宽）
mm
2300
2300
2300
主轴鼻端至工作台面距离
mm
300-1300
300-1300
300-1300
工作台
工作台尺寸
mm
3000×2000
4000×2000
6000×2000
工作台最大载重
T
15
18
25
主轴
传动方式
#
直结+齿轮箱
直结+齿轮箱
直结+齿轮箱
主轴锥孔
#
BT-50Φ190（长鼻）
BT-50Φ190（长鼻）
BT-50Φ190（长鼻）
主轴最高转速
rpm
6000
6000
6000
主轴最大输出扭矩
Nm
770/1089
770/1089
770/1089
主轴功率
kW
22/26
22/26
22/26
进给系统
三轴快速进给
m/min
10/12/12
10/12/12
10/12/12
三轴切削进给
mm/min
1-8000
1-8000
1-8000
马达功率
kW
6/7/7
6/7/7
6/7/7
其他
电力需求
KVA
60
60
60
空压规格
bar
6.5
6.5
6.5

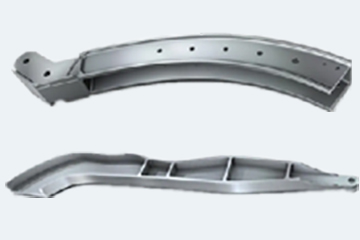

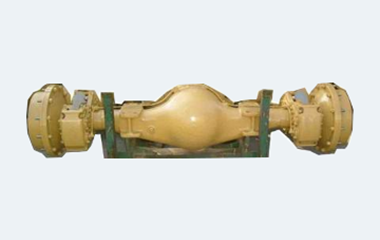

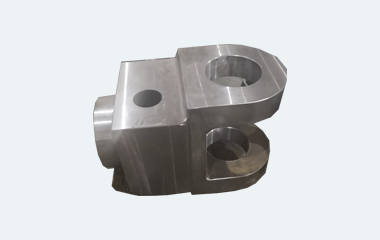

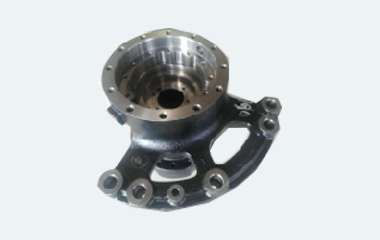

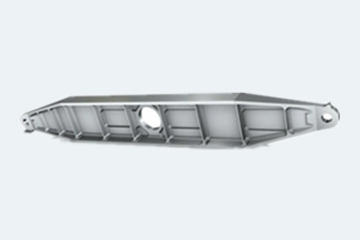

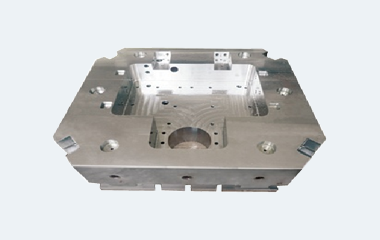

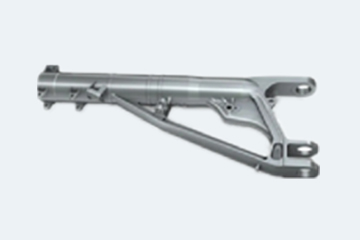

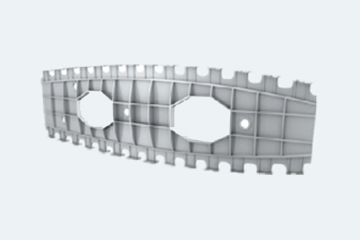

加工应用
适合各种大中型铸件，结构件，重切削性能突出，广泛应用于汽车、航空航天、电力、机车、塑料机械、工程机械等领域
-
01新能源汽车行业
-
02工程机械行业
-
04航空航天行业
