JHT系列
JHT-800
卧式加工中心
适用于汽车、航空航天、电力、工程机械等行业箱体类零件粗、精加工
技术参数
名称
项目
单位
规格
行程
X轴行程
mm
1500
Y轴行程
mm
1100
Z轴行程
mm
1100
主轴鼻端到工作台中心的距离
mm
200-1300
主轴中心至工作台面距离
mm
150-1250
旋转台
工作台的尺寸
mm
800×800
最大工件尺寸（直径×高度）
mm
1700×1300
T形槽（尺寸×数量×间距）
mm
22×7×100
最大承重
Kg
2000
最小分度
°
0.001
主轴
转速
rpm
4500
主轴锥孔
#
BT-50
主轴扭矩
Nm
251/415
主轴额定功率
Kw
15/18.5
进给
快速速度（X/Z轴）
m/min
24
快速速度（Y轴）
m/min
20
进给速度（X/Z轴）
m/min
10
快速速度（Y轴）
m/min
10
换刀系统
刀具数
pcs
30（OPT-40）
刀具锥度
/
BT-50
刀具最大刀径
mm
φ112-200
刀具最大重量
kg
18
换刀时间（刀对刀）
sec
5
最大刀具长度
mm
300
精度
定位精度（X/Y/Z）
mm
0.020/0.015/0.010
重复定位精度（X/Y/Z）
mm
0.015/0.010/0.008
机床检验精度标准
/
GB/T 5289.1-2008
其他
机床电源总容量
KVA
45
气压
bar
6.5
机床重量（约）
T
15.5
外形尺寸（长x宽x高）
mm
5250×4860×3600
加工应用
广泛应用于汽车、航空航天、电力、机车、塑料机械、工程机械等领域各种箱体类零件的粗、精加工
-

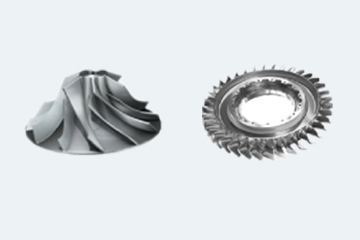

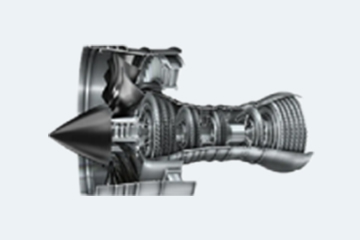

01航空航天行业
-

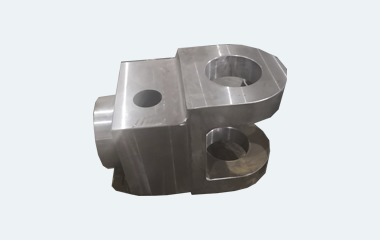

02工程机械行业
