HQT系列
HQT12-680/1280U
数控车床
适用于汽车车行业大型轴类、盘类精密零件高效率加工
技术参数
名称
项目
单位
HQT12-680U
HQT12-1280U
行程
X 轴行程
mm
270
270
Z 轴行程
mm
773
1373
加工范围
最大回转直径
mm
Φ720
Φ720
最大加工直径
mm
Φ420
Φ420
主轴通孔直径
mm
Φ91
Φ91
最大棒料通过直径
mm
Φ74
Φ74
主轴
转速
rpm
4000
4000
主轴端部形式
KAS
A2-8
A2-8
主轴定位精度
deg
（360°）0.01
（360°）0.01
卡盘尺寸
inch
12"中空（中实）卡盘
12"中空（中实）卡盘
进给
X 轴快移速度
mm/min
30
30
Z 轴快移速度
m/min
30
30
刀塔
刀具总数
pcs
12
12
分度时间
sec
0.23
0.23
外径刀杆高度
mm
25×25
25×25
内径刀杆最大直径
mm
Φ40
Φ40
尾座
尾座形式
#
伺服可编程
伺服可编程
尾座最大移动量
mm
734
1334
尾座锥孔形式
#
MT5
MT5
电机
控制系统
#
西门子828D
西门子828D
主轴电机
KW
26.5
26.5
轴向伺服电机X/Z
KW
3.55/2.9
3.55/2.9
其他
水箱容量
L
300
360
电力需求
KVA
43
43
净重
kg
5900
7000
外形尺寸（长x宽x高）
mm
4700x2022x1930
5280x3125x1930
特别说明
* 丰富的选配项，提供定制化服务
加工应用
应用于汽车、液压、阀门、齿轮、石油等机械加工行业，各种大型零件重切高精度高效率批量加工
-

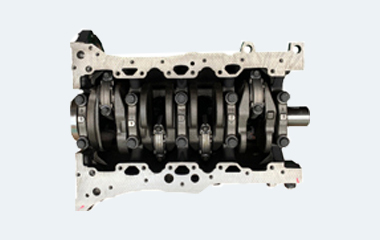

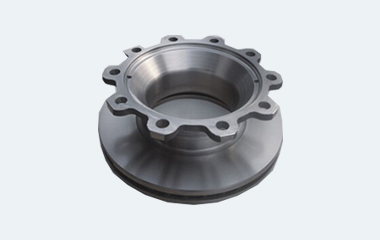

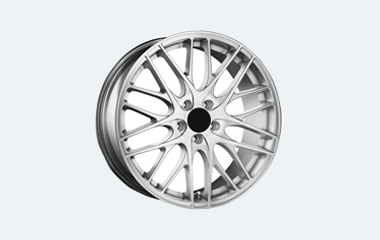

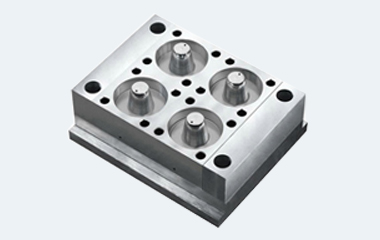

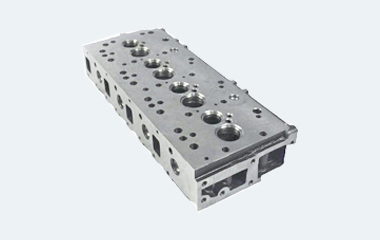

01汽车零部件
-

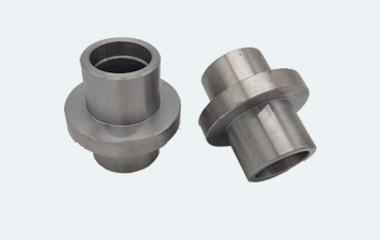

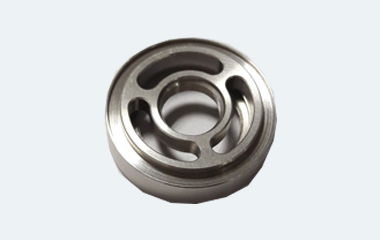

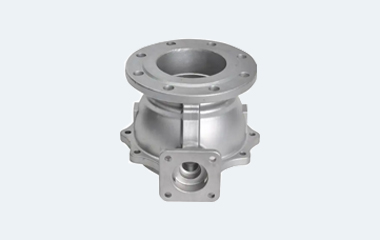

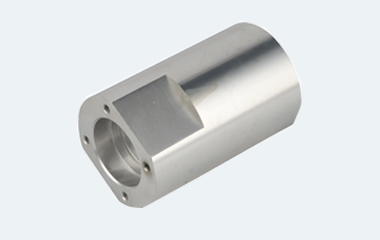

02阀体轴承类
-

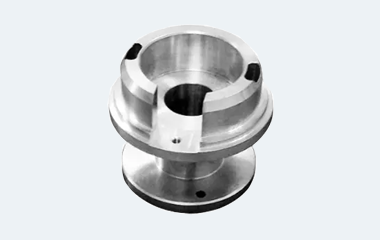

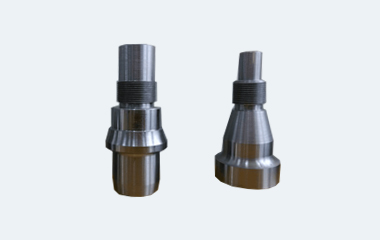

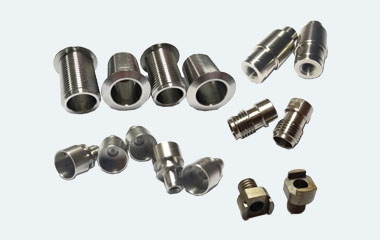

03各类零件加工
